Назначение, конфигурация и совместимость с линией
Узнайте, как работает машина, какую продукцию она может выпускать и какие дополнительные функции или вспомогательное оборудование могут потребоваться для полного технологического процесса.
Обзор машины и подходящие производственные задачи

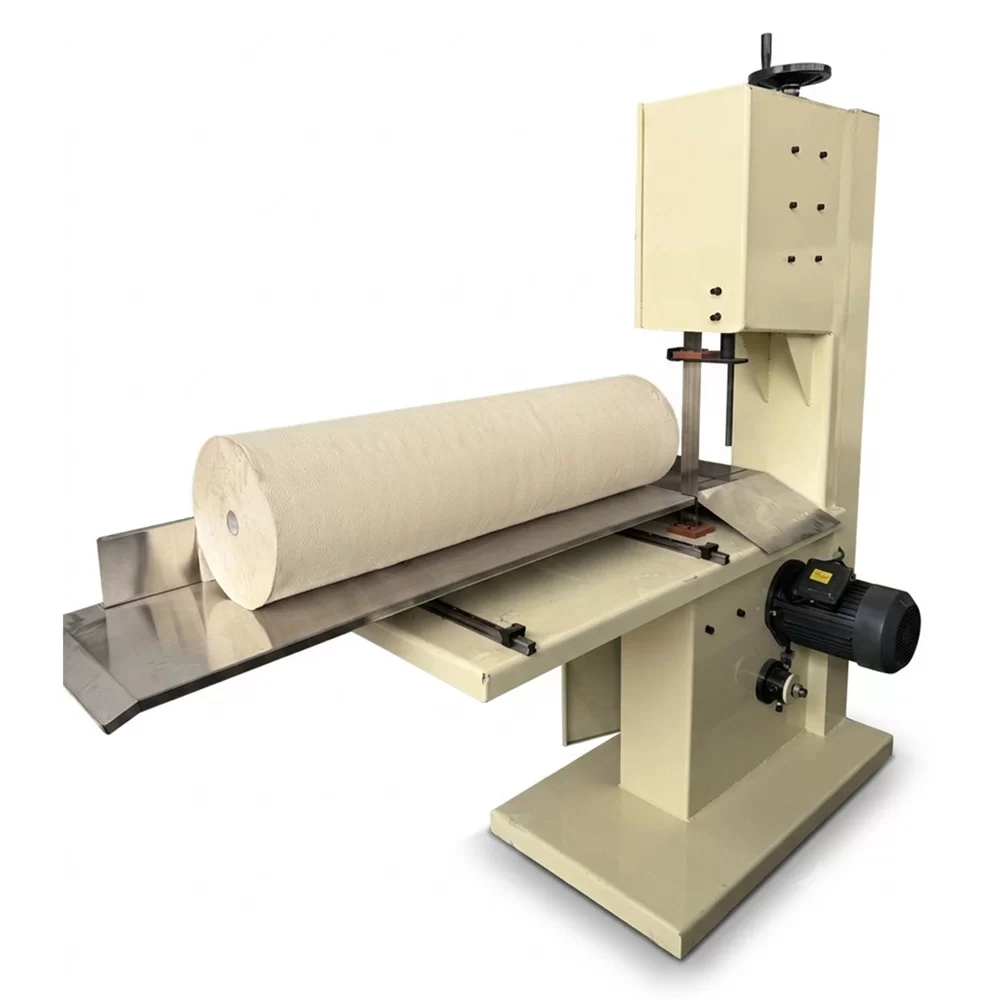

Ручной ленточнопильный станок PE40
Ручной ленточнопильный станок PE40 предназначен для разрезания длинных логов туалетной бумаги на отдельные розничные рулоны. Оборудование подходит для полуавтоматических производственных схем, где требуется практичный способ резки с умеренными первоначальными затратами после перемотки.
Позиционирование и подача каждого бумажного лога выполняются оператором. Фактическая производительность зависит от ширины готового рулона, диаметра и плотности лога, состояния полотна, ритма работы оператора и требований к точности.
Подходящая продукция
Логи туалетной бумаги с картонной втулкой
Логи туалетной бумаги без втулки в подтвержденном диапазоне
Совместимые логи бытовой бумажной продукции диаметром резки около 40-140 мм
Диапазон резки и полотно
Документированный диаметр резки составляет примерно 40-140 мм, а длина готового рулона регулируется примерно от 50 до 300 мм. Размер ленточного полотна составляет 3740 x 40 x 0,65 мм. Заточка выполняется вручную.
Рабочий процесс
Готовый бумажный лог перемещается от перемоточной машины к ленточнопильному станку. Оператор выравнивает лог, задает требуемое положение реза и вручную подает его через полотно. Готовые рулоны собираются и проверяются вручную, а неровные головные и хвостовые части удаляются перед упаковкой.
Производительность и безопасность
PE40 не имеет фиксированной автоматической производительности. Практический выпуск определяется размерами изделия и ручными операциями. Зона резки должна быть ограждена, а работа, регулировка полотна и обслуживание должны выполняться по утвержденным инструкциям.
Данные для подбора
Диаметр и длина бумажного лога
Ширина готового рулона
Наличие или отсутствие втулки
Мягкость бумаги и плотность лога
Требуемый выпуск за смену
Данные перемоточной машины
Способ последующей упаковки
Напряжение и частота сети
Границы оборудования
Страница описывает отдельный ручной ленточнопильный станок. Перемотка, автоматическая передача логов, подсчет рулонов, упаковка и групповая упаковка требуют отдельного оборудования, если они не включены в согласованный объем поставки.
Как машина обрабатывает материал
Оператор устанавливает и выравнивает готовый бумажный лог на опоре, проверяет требуемую ширину рулона и вручную подает лог через движущееся ленточное полотно. После каждого реза готовые рулоны собираются, а оставшаяся часть лога повторно позиционируется до завершения резки.
Технические данные для проверки конфигурации
Модель | PE40 |
Тип машины | Ручной ленточнопильный станок |
Продукция | Логи туалетной бумаги и совместимой бытовой бумажной продукции |
Диаметр резки | Около 40-140 мм |
Длина резки | Около 50-300 мм |
Ленточное полотно | 3740 x 40 x 0,65 мм |
Заточка | Ручная |
Мощность двигателя | Около 1,1 кВт |
Справочные габариты | Около 1300 x 800 x 1800 мм |
Справочная масса | Около 400 кг |
Функции, доступные в зависимости от требований
Запасные ленточные полотна
Подключение пылеудаления
Электрическая комплектация по стране назначения
Оборудование, используемое до или после этого процесса
Стол передачи бумажных логов
Стол сбора готовых рулонов
Ручное или полуавтоматическое упаковочное оборудование
Расчетная скорость и ориентировочная производительность являются разными показателями. Фактическая производительность зависит от сырья, размеров готовой продукции, конфигурации машины, подготовки оператора и производительности связанного оборудования.
